宏发继电器
型号：HF46F-G
浏览次数：905
HF46F-G 功率继电器
产品特性 产品规格书：
● 10A触点切换能力
● 宽度不超过7.2mm，可以高密度安装
● 线圈与触点间抗浪涌电压10kV
● 满足VDE0700/0631加强绝缘要求
● 功耗仅为200mW
● UL绝缘等级: F级绝缘等级可供选择
● 环保产品(符合RoHS)
● 外形尺寸：(20.5 x 7.2 x 15.3) mm
产品应用
家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域

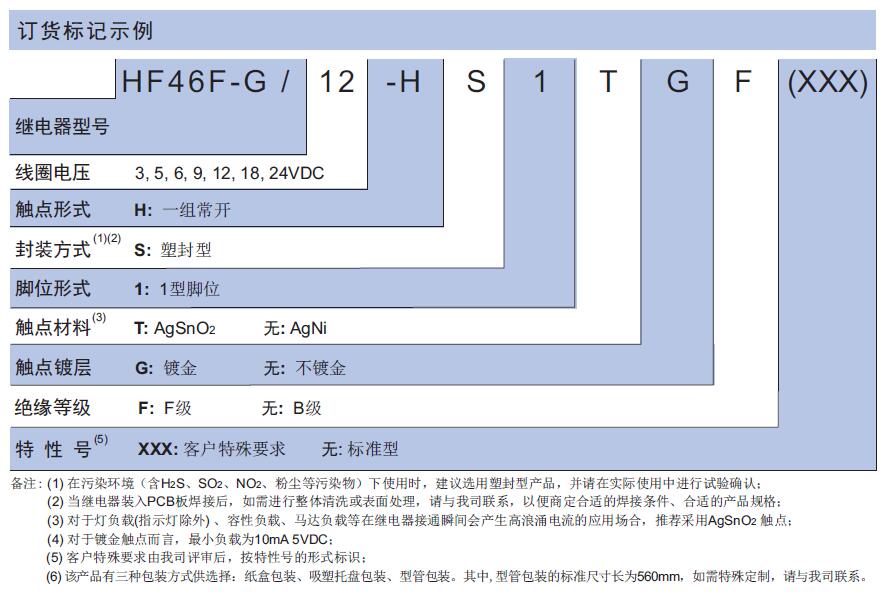

| 产品型号 | HF46F-G |
| 线圈电压类型 | DC |
| 线圈额定电压 | 9, 6, 3, 12, 24, 18, 5 |
| 触点形式 | 一组常开 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 安装形式 | PCB安装 |
| 封装方式 | 塑封型 |
| 引出端结构形式 | 1型脚位 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgNi, AgSnO2In2O3 |
| 绝缘等级 | F级, B级 |
| 触点镀层 | 镀金, N/A |
| 包装方式 | 型管或吸塑盘或纸盒 |
| 额定电压（V） | 250VAC |
| 额定线圈功率（W） | 约0.2W |
| 介质耐压（线圈与触点间）(VAC 1min) | 4000VAC 1min |
| 动作时间（ms） | ≤10 |
| 释放时间（ms） | ≤10 |
| 线圈电阻（Ω） |
3:45×(1±10%) 5:125×(1±10%) 6:180×(1±10%) 9:405×(1±10%) 12:720×(1±10%) 18:1620×(1±10%) 24:2880×(1±10%) |
| 爬电距离（mm） | 5.5 |
| 电气距离（mm） | 5.5 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 7 |
| 最大额定切换电流（阻性）（A） | 7 |
| 最大切换电压（VAC） | 277 |
| 最大切换电压（VDC） | 30 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 105 |
| 长（mm） | 20.5 |
| 宽（mm） | 7 |
| 高（mm） | 15.3 |
| 机械耐久性（次） | 5000000 |
| 电耐久性（次） | 50000(更多细节请参阅样本) |
| IEC60335-1认证 | 符合 |
| 防爆认证 | UL,VDE,TUV |
| 触点间隙 | 0.3 |
| 产品描述 | 拍合式电磁继电器 |
| 应用领域 | 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 |
| 重量（g） | 约3 |
| 体积（mm3） | 20.5×7×15.3 |
| 产品认证 | VDE,UL,CQC |
| 产品认证号 | VDE 40025215,UL E134517,CQC CQC17002168380 |
