产品型号	HFKW
线圈电压类型	DC
线圈额定电压	9, 12, 6, 10
触点形式	一组转换, 双常开触点, 一组常开
触点数	单触点
引出端方式	印制板式
安装形式	PCB安装
封装方式	防焊剂型（回流焊型）, 塑封型
线圈功耗	标准型
线圈特征	单稳态
触点材料	AgSnO2
包装方式	带盘包装, 无普通包装
额定电压（V）	12
额定线圈功率（W）	1H/1Z约0.6 SH约 1
介质耐压（线圈与触点间）(VAC 1min)	500VAC 1min
动作时间（ms）	≤10
释放时间（ms）	≤5
线圈电阻（Ω）	1H/1Z: 6VDC:60×（1±10%） 9VDC:135×（1±10%） 10VDC:180×（1±10%） 12VDC:240×（1±10%） SH: 6VDC:36×（1±10%） 9VDC:81×（1±10%） 10VDC:100×（1±10%） 12VDC:144×（1±10%）
绝缘电阻（MΩ）	100
最大额定切换电流（阻性）（A）	常开触点:35 常闭触点:20 双常开:2×10
最大切换电压（VDC）	16
温度范围（最低）（℃）	-40
温度范围（最高）（℃）	85
长（mm）	15.7
宽（mm）	12.5
高（mm）	14
机械耐久性（次）	10000000
电耐久性（次）	100000（更多细节请参照样本）
触点间隙	≥0.25

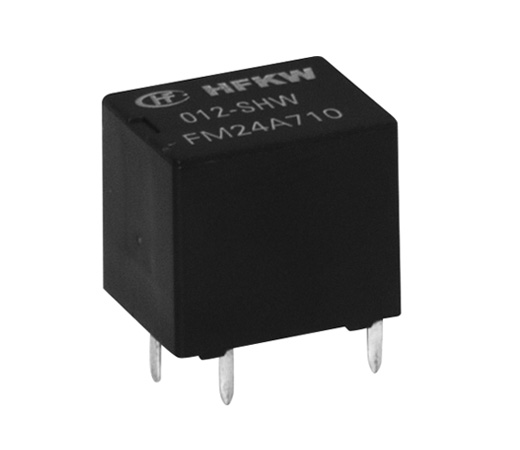

产品描述	拍合式电磁继电器
应用领域	中央门锁，车镜调整转向灯控制，自动门窗座椅调整，限速信号控制预热控制雨刮控制等
重量（g）	约 6.0
体积（mm³）	15.7×12.5×14
