宏发继电器

型号:HFKM

浏览次数:679

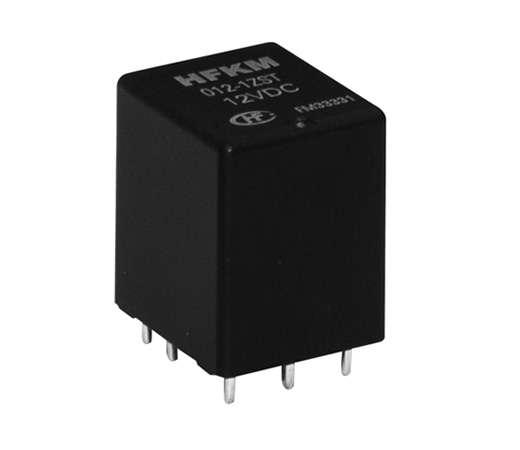

HFKM 汽车继电器


产品特性      产品规格书:

● 20A触点切换能力

● 具有六种触点形式

● 敞开型和塑封型可供选择

● 符合RoHS、ELV指令

产品应用

指示灯/照明灯/闪光灯控制、 仪器仪表、 自动门窗、 低温启动、 中央门锁、 防晒器控制

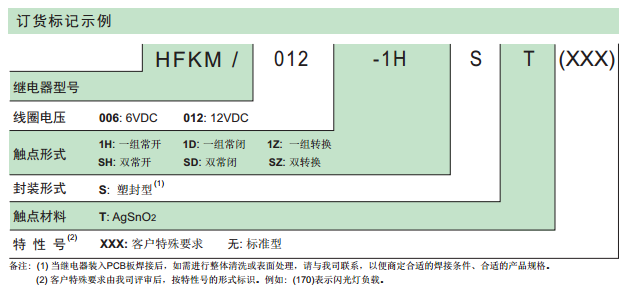

产品型号 HFKM
线圈电压类型 DC
线圈额定电压 12, 6
触点形式 双常开, 一组常开, 双常闭, 一组常闭, 双转换, 一组转换
触点数 单触点,双触点
引出端方式 印制板式
安装形式 PCB安装
封装方式 塑封型, 非塑封型
线圈功耗 标准型
线圈特征 单稳态
触点材料 AgSnO2
包装方式 型管
额定线圈功率(W) 约1.1
介质耐压(线圈与触点间)(VAC 1min) 500VAC 1min
动作时间(ms) ≤10
释放时间(ms) ≤10
线圈电阻(Ω) 6VDC:28×(1±10%)
12VDC:130×(1±10%)
最大额定切换电流(阻性)(A) 1A:60A
1B:12A
1C:60/12A
1U:2×20A
1V:2×7A
1W:2×15A/2×5A
最大切换电压(VDC) 90
温度范围(最低)(℃) -40
温度范围(最高)(℃) 85
长(mm) 17.5max
宽(mm) 15max
高(mm) 19.5max
机械耐久性(次) 10000000
电耐久性(次) 200000
触点间隙 ≥0.35
产品描述 拍合式电磁继电器
应用领域 指示灯/照明灯/闪光灯控制、 仪器仪表、 自动门窗、 低温启动、 中央门锁、 防晒器控制
重量(g) 约8
12
体积(mm3 17.5×15×19.5
