宏发继电器
型号：HFD31
浏览次数：752

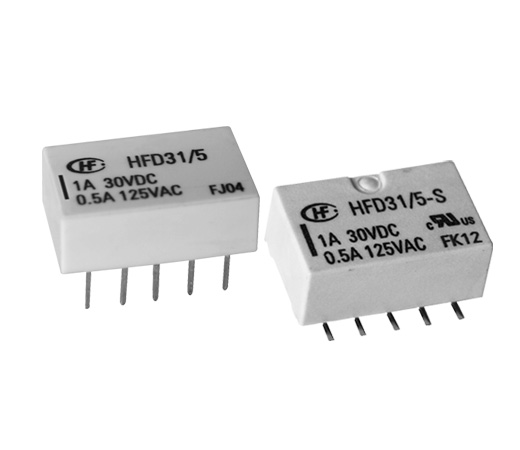

HFD31系列 信号继电器
产品特性 产品规格书：
● 第三代信号继电器
● 断开触点间抗浪涌电压1.5kV
● 触点切换能力：1A 30VDC
● 单稳态和磁保持型产品可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(14.0 x 9.0 x 5.0) mm
产品应用
程控交换机
传真机
电话机
仪器仪表
智能家居
温控器
工业及办公自动化控制
门禁/安防控制等领域
传真机
电话机
仪器仪表
智能家居
温控器
工业及办公自动化控制
门禁/安防控制等领域
| 产品型号 | HFD31 |
| 线圈电压类型 | DC |
| 线圈额定电压 | 6, 3, 4.5, 12, 9, 5, 24, 2.4, 1.5 |
| 触点形式 | 两组转换 |
| 触点数 | 双触点 |
| 引出端方式 | SMT, DIP |
| 安装形式 | 标准表面贴装型（SMT）, 双列直插型（DIP） |
| 封装方式 | 塑封型 |
| 线圈特征 | 单稳态, 单线圈磁保持, 双线圈磁保持 |
| 触点材料 | AgNi+镀金, AgPd+镀金 |
| 触点镀层 | 有金层触点 |
| 包装方式 | 带盘包装, 管状包装 |
| 额定线圈功率（W） |
约0.14 约0.1 约0.2 |
| 介质耐压（线圈与触点间）(VAC 1min) | 1000VAC 1min |
| 动作时间（ms） | ≤3 |
| 释放时间（ms） | ≤3 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 0.5 |
| 最大额定切换电流（阻性）（A） | 2 |
| 最大切换电压（VAC） | 125 |
| 最大切换电压（VDC） | 110 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 70 |
| 长（mm） | 14.0 |
| 宽（mm） | 9.0 |
| 高（mm） | 5.4 |
| 机械耐久性（次） | 100000000 |
| 电耐久性（次） | 100000(更多细节请参阅样本) |
| IEC60335-1认证 | 符合 |
| 防爆认证 | TUV |
| 产品描述 |
单稳态单线圈极化直流电磁继电器 磁保持单线圈直流电磁继电器 磁保持双线圈直流电磁继电器 |
| 应用领域 |
程控交换机 传真机 电话机 仪器仪表 智能家居 温控器 工业及办公自动化控制 门禁/安防控制等领域 |
| 重量（g） | 约1.8 |
| 体积（mm3） | 14.0×9.0×5.4 |
| 产品认证 |
UL TUV |
| 产品认证号 |
UL E133481 TUV 64.105.17.00748.01 |
