欧姆龙 OMRON
型号：G3RV-SR 系列
特点：
外形纤薄，可用于高频率开关的SSR（固态继电器）。
实现3A（直流）、2A（交流）的开关能力。
直流负载用时，使用MOSFET作为输出元件，可实现100μA～3A的负载开关。
带动作指示LED。
搭载的I/O SSR （固态继电器）使用插入型端子，更换时端子不易弯曲。
搭载与G3RV-SR同一形状的一般继电器。

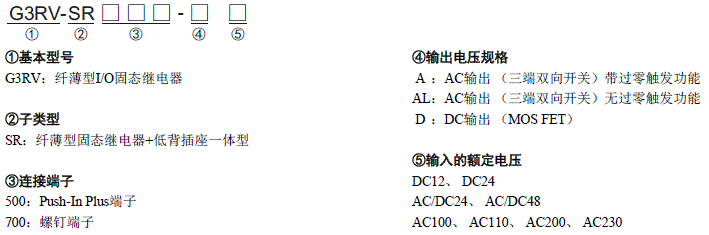

型号结构：
种类
| 连接端子 | 输出适用负载 | 过零触发功 | 输入的额定电压(V) | 型号 | |
|---|---|---|---|---|---|
|
Push-In Plus 端子 |
直流负载用 | — | DC | 12 | G3RV-SR500-D DC12 |
| 24 | G3RV-SR500-D DC24 | ||||
| AC/DC | 24 | G3RV-SR500-D AC/DC24 | |||
| 48 | G3RV-SR500-D AC/DC48 | ||||
| AC | 100 | G3RV-SR500-D AC100 | |||
| 110 | G3RV-SR500-D AC110 | ||||
| 200 | G3RV-SR500-D AC200 | ||||
| 230 | G3RV-SR500-D AC230 | ||||
| 交流负载用 | 有 | DC | 12 | G3RV-SR500-A DC12 | |
| 24 | G3RV-SR500-A DC24 | ||||
| AC/DC | 24 | G3RV-SR500-A AC/DC24 | |||
| 48 | G3RV-SR500-A AC/DC48 | ||||
| AC | 100 | G3RV-SR500-A AC100 | |||
| 110 | G3RV-SR500-A AC110 | ||||
| 200 | G3RV-SR500-A AC200 | ||||
| 230 | G3RV-SR500-A AC230 | ||||
| 无 | DC | 12 | G3RV-SR500-AL DC12 | ||
| 24 | G3RV-SR500-AL DC24 | ||||
| AC/DC | 24 | G3RV-SR500-AL AC/DC24 | |||
| 48 | G3RV-SR500-AL AC/DC48 | ||||
| AC | 100 | G3RV-SR500-AL AC100 | |||
| 110 | G3RV-SR500-AL AC110 | ||||
| 200 | G3RV-SR500-AL AC200 | ||||
| 230 | G3RV-SR500-AL AC230 | ||||
| 螺钉端子 | 直流负载用 | — | DC | 12 | G3RV-SR700-D DC12 |
| 24 | G3RV-SR700-D DC24 | ||||
| AC/DC | 24 | G3RV-SR700-D AC/DC24 | |||
| 48 | G3RV-SR700-D AC/DC48 | ||||
| AC | 100 | G3RV-SR700-D AC100 | |||
| 110 | G3RV-SR700-D AC110 | ||||
| 200 | G3RV-SR700-D AC200 | ||||
| 230 | G3RV-SR700-D AC230 | ||||
| 交流负载用 | 有 | DC | 12 | G3RV-SR700-A DC12 | |
| 24 | G3RV-SR700-A DC24 | ||||
| AC/DC | 24 | G3RV-SR700-A AC/DC24 | |||
| 48 | G3RV-SR700-A AC/DC48 | ||||
| AC | 100 | G3RV-SR700-A AC100 | |||
| 110 | G3RV-SR700-A AC110 | ||||
| 200 | G3RV-SR700-A AC200 | ||||
| 230 | G3RV-SR700-A AC230 | ||||
| 无 | DC | 12 | G3RV-SR700-AL DC12 | ||
| 24 | G3RV-SR700-AL DC24 | ||||
| AC/DC | 24 | G3RV-SR700-AL AC/DC24 | |||
| 48 | G3RV-SR700-AL AC/DC48 | ||||
| AC | 100 | G3RV-SR700-AL AC100 | |||
| 110 | G3RV-SR700-AL AC110 | ||||
| 200 | G3RV-SR700-AL AC200 | ||||
| 230 | G3RV-SR700-AL AC230 | ||||
注.插座不单独出售。
更换用固态继电器
型号标准
种类
|
绝缘 方式 |
动作 显示 |
输出 (SSR) |
过零 触发 功能 |
额定 输出 负载* |
额定输入 电压(插座) |
型号 | 适用型号 |
|---|---|---|---|---|---|---|---|
|
有光电 三端 双向开关 |
有 (绿 色) |
AC | 有 |
2A (AC100 ～240V 时) |
DC12V | G3RV-202S DC12 |
G3RV-SR700/500-A DC12V |
| DC24V | G3RV-202S DC24 |
G3RV-SR700/500-A DC24V |
|||||
| AC/DC24V |
G3RV-SR700/500-A AC/DC24V |
||||||
| AC/DC48V | G3RV-202S DC48 |
G3RV-SR700/500-A AC/DC48V |
|||||
| AC100V |
G3RV-SR700/500-A AC100V |
||||||
| AC110V |
G3RV-SR700/500-A AC110V |
||||||
| AC200V |
G3RV-SR700/500-A AC200V |
||||||
| AC230V |
G3RV-SR700/500-A AC230V |
||||||
| 无 | DC12V | G3RV-202SL DC12 |
G3RV-SR700/500-AL DC12V |
||||
| DC24V | G3RV-202SL DC24 |
G3RV-SR700/500-AL DC24V |
|||||
| AC/DC24V |
G3RV-SR700/500-AL AC/DC24V |
||||||
| AC/DC48V | G3RV-202SL DC48 |
G3RV-SR700/500-AL AC/DC48V |
|||||
| AC100V |
G3RV-SR700/500-AL AC100V |
||||||
| AC110V |
G3RV-SR700/500-AL AC110V |
||||||
| AC200V |
G3RV-SR700/500-AL AC200V |
||||||
| AC230V |
G3RV-SR700/500-AL AC230V |
||||||
|
光电 三端双向 开关 耦合器 |
DC | ─ |
3A (DC5 ～24V 时) |
DC12V | G3RV-D03SL DC12 |
G3RV-SR700/500-D DC12V |
|
| DC24V | G3RV-D03SL DC24 |
G3RV-SR700/500-D DC24V |
|||||
| AC/DC24V |
G3RV-SR700/500-D AC/DC24V |
||||||
| AC/DC48V | G3RV-D03SL DC48 |
G3RV-SR700/500-D AC/DC48V |
|||||
| AC100V |
G3RV-SR700/500-D AC100V |
||||||
| AC110V |
G3RV-SR700/500-D AC110V |
||||||
| AC200V |
G3RV-SR700/500-D AC200V |
||||||
| AC230V |
G3RV-SR700/500-D AC230V |
*根据使用环境温度的不同而不同。
详情请参见样本特性数据●负载电流-环境温度额定规格。
额定规格（环境温度 25℃）
输入
G3RV-SR700/500-A系列
| 额定电压 | 额定电流 | 动作电压 | 复位电压 | 输入电压 | ||
|---|---|---|---|---|---|---|
| AC | DC | 额定电压的比例 | ||||
| 50Hz | 60Hz | |||||
| DC12V | ─ | ─ | 15.0mA | 10.8V以下 | 1V以上 | ±10% |
| DC24V | ─ | ─ | 12.0mA | 21.6V以下 | ||
| AC/DC24V | 11.3mA | 11.4mA | 11.0mA | 21.6V以下 | ||
| AC/DC48V | 6.8mA | 6.9mA | 6.0mA | 43.2V以下 | ||
| AC100V | 6.2mA | 6.2mA | ─ | 90V以下 | ||
| AC110V | 6.2mA | 6.2mA | ─ | 99V以下 | ||
| AC200V | 3.7mA | 4.4mA | ─ | 180V以下 | ||
| AC230V | 3.8mA | 4.6mA | ─ | 207V以下 | ||
G3RV-SR700/500-AL系列
| 额定电压 | 额定电流 | 动作电压 | 复位电压 | 输入电压 | ||
|---|---|---|---|---|---|---|
| AC | DC | 额定电压的比例 | ||||
| 50Hz | 60Hz | |||||
| DC12V | ─ | ─ | 15.0mA | 10.8V以下 | 1V以上 | ±10% |
| DC24V | ─ | ─ | 12.0mA | 21.6V以下 | ||
| AC/DC24V | 11.4mA | 11.5mA | 11.0mA | 21.6V以下 | ||
| AC/DC48V | 7.7mA | 7.7mA | 6.9mA | 43.2V以下 | ||
| AC100V | 7.3mA | 7.3mA | ─ | 90V以下 | ||
| AC110V | 7.3mA | 7.3mA | ─ | 99V以下 | ||
| AC200V | 3.8mA | 4.6mA | ─ | 180V以下 | ||
| AC230V | 3.9mA | 4.7mA | ─ | 207V以下 | ||
G3RV-SR700/500-D系列
| 额定电压 | 额定电流 | 动作电压 | 复位电压 | 输入电压 | ||
|---|---|---|---|---|---|---|
| AC | DC | 额定电压的比例 | ||||
| 50Hz | 60Hz | |||||
| DC12V | ─ | ─ | 8.0mA | 10.8V以下 | 1V以上 | ±10% |
| DC24V | ─ | ─ | 4.6mA | 21.6V以下 | ||
| AC/DC24V | 5.0mA | 5.1mA | 4.3mA | 21.6V以下 | ||
| AC/DC48V | 6.8mA | 6.9mA | 6.0mA | 43.2V以下 | ||
| AC100V | 6.2mA | 6.2mA | ─ | 90V以下 | ||
| AC110V | 6.2mA | 6.2mA | ─ | 99V以下 | ||
| AC200V | 3.7mA | 4.4mA | ─ | 180V以下 | ||
| AC230V | 3.9mA | 4.5mA | ─ | 207V以下 | ||
输出
| 项目 | G3RV-SR700/500-A(L) | G3RV-SR700/500-D |
|---|---|---|
| 额定负载电压 | AC100～240V(50/60Hz) | DC5～24V |
| 负载电压范围 | AC75～264V(50/60Hz) | DC3～26.4V |
| 负载电流 | 0.1～2A(使用环境温度＝25℃) | 100μA～3A(使用环境温度＝25℃) |
| 浪涌ON电流耐量 | 30A(60Hz、1个周期) | 30A(60Hz、1个周期) |
| 电流平方、焦耳积分值(参考值) | 15A2s | 9A2s |
| 施加负载容量 |
400W (输出电压：AC200V) |
72W (输出电压：DC24V) |
性能
| 项目 | G3RV-SR700/500-A | G3RV-SR700/500-AL | G3RV-SR700/500-D |
|---|---|---|---|
| 动作时间 |
负载电源的1/2周期 +1ms以下 |
3ms以下 | 6ms以下 |
| 复位时间 | 60ms以下 | 60ms以下 | 60ms以下 |
| 输出ON电压下降 | 1.6V (RMS)以下 | ─ | |
| 输出ON电阻 | ─ | 0.3Ω以下(DC24V时) | |
| 漏电流 | 5mA以下(AC200V、50/60Hz时) | 10μA以下(DC24V时) | |
| 绝缘电阻 | 100MΩ以上(DC500V时) | ||
| 耐电压 | 输入输出之间 AC2,500V 50/60Hz 1min | ||
| 振动 | 误动作：10～55～10Hz、双振幅0.70mm | ||
| 冲击 | 300m/s2 | ||
| 使用环境温度 |
保存时：-30～+100℃ (无结冰、结露) 使用时：-30～+55℃ (无结冰、结露) |
||
| 使用环境湿度 | 45～85%RH | ||
| 质量 | 约38 g | ||
| 污染度 | 2 | ||
| 满足IEC60529的保护等级 | IP20 | ||
| 额定脉冲耐电压 | 4.0kV/Ⅲ | ||
| 负载类别 | LC-A | DC-12 | |
| 过载电流分布 |
1.5Ie 1.1Ue 5s ON、10s OFF、10个周期 |
||
| 额定绝缘电压 | 240V | ||
