宏发继电器

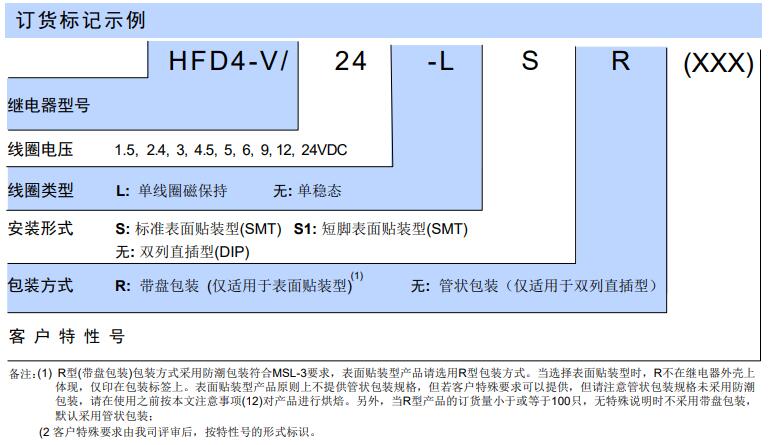

型号：HFD4-V
浏览次数：1076

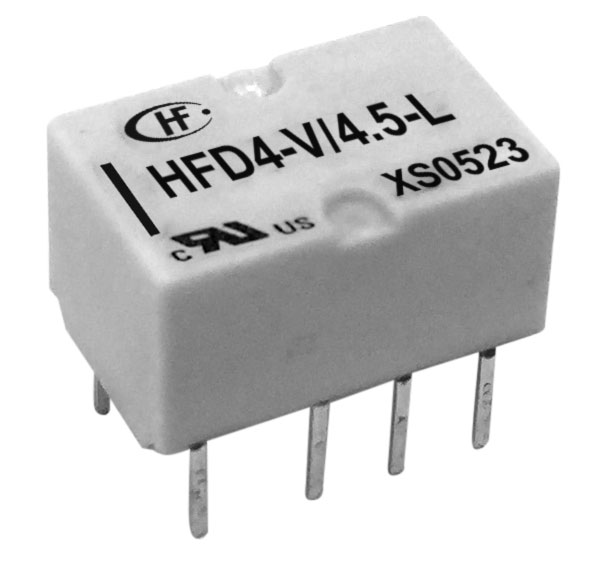

HFD4-V系列 信号继电器
产品特性 产品规格书：
· 第四代信号继电器
· 线圈与触点间抗浪涌电压2.5kV
· 符合EN60950/EN41003
· 断开触点间隙≥0.4mm
· 可提供表面贴装型
· 单稳态和磁保持型产品可供选择
· 环保产品 (符合RoHS)
· 外形尺寸：10.0mm x 6.5mm x 5.65mm
产品应用
程控交换机、传真机、电话机、仪器仪表、智能家居、温控器、工业及办公自动化控制、门禁/安防控制等领域
| 继电器产品型号 | HFD4-V |
| 线圈电源类型/线圈电压类型 | DC |
| 线圈规格号/线圈工作电压 | 3, 5, 6, 12, 2.4, 1.5, 4.5, 9, 24 |
| 触点形式 | 2Z |
| 触点数 | 双触点 |
| 引出端形式/负载引出端方式 | DIP、SMT |
| 安装形式/安装脚位 | 双列直插型(DIP), 短脚表面贴装型(SMT), 标准表面贴装型(SMT) |
| 封装形式 | 塑封型 |
| 线圈特征/线圈类型/工作方式+线圈特征 | 单稳态, 单线圈磁保持 |
| 触点材料 | AgNi+镀金 |
| 绝缘等级/线圈绝缘等级 | F级 |
| 触点镀层代号/镀层代号/触点镀层 | 镀金 |
| 包装形式 | 管状包装, 带盘包装 |
| 额定线圈功率（功耗）（数值）（单位：W） |
约0.14 约0.20 |
| 介质耐压（线圈与触点间）（单位：V） | 1600 |
| 动作时间（单位：ms） | ≤3 |
| 释放时间（单位：ms） | ≤3 |
| 线圈电阻（单位：Ω） | 分别填写 |
| 绝缘电阻（单位：MΩ） | 1000 |
| 最大额定切换电流（触点负载（额定））（AC）（单位：A） | 0.3 |
| 最大额定切换电流（触点负载（额定））（DC）（单位：A） | 1 |
| 最大切换电压（AC）（单位：V） | 425 |
| 最大切换电压（DC）（单位：V） | 600 |
| 温度范围（最低）（单位：℃） | -40 |
| 温度范围（最高）（单位：℃） | 85 |
| 长（单位：mm） | 10.0 |
| 宽（单位：mm） | 6.5 |
| 高（单位：mm） | 5.65 |
| 机械耐久性（单位：次） | 10000000 |
| 电耐久性（单位：次） | 100000(更多细节请参阅样本) |
| 产品描述 | 单稳态单线圈极化直流电磁继电器、或磁保持单线圈直流电磁继电器 |
| 产品应用领域 | 程控交换机、传真机、电话机、仪器仪表、智能家居、温控器、工业及办公自动化控制、门禁/安防控制等领域 |
| 重量（g） | 约0.8 |
| 体积 | 10.0×6.5×5.65 |
| 产品认证 | UL,VDE |
| 产品认证号 | UL E133481,VDE 40048125 |
