宏发继电器
型号：HF176F
浏览次数：803

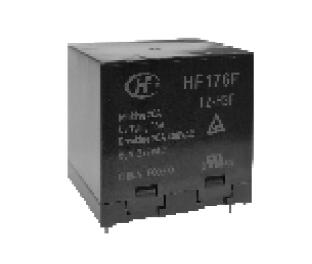

HF176F 功率继电器
产品特性 产品规格书：
· 触点切换电流最大65A
· 可用于太阳能光伏发电用逆变器
. 触点间隙3mm
· 整机施加线圈保持电压
· F级绝缘等级
· 环保产品 (符合RoHS)
· 外形尺寸： 38mm x33mmx 36.8mm
产品应用
光伏逆变器
| 继电器产品型号 | HF176F |
| 线圈电源类型/线圈电压类型 | DC |
| 线圈规格号/线圈工作电压 | 9, 6, 24, 12 |
| 触点形式 | 一组常开 |
| 触点数 | 单触点 |
| 引出端形式/负载引出端方式 | 印制板式 |
| 封装形式 | 防焊剂型 |
| 线圈特征/线圈类型/工作方式+线圈特征 | 单稳态 |
| 触点材料 | AgSnO2, AgNi |
| 绝缘等级/线圈绝缘等级 | F级 |
| 包装形式 | 吸塑片 |
| 负载电压（单位：V） | 400 |
| 线圈引出端方式/线圈引出脚位 | 印制板式 |
| 额定线圈功率（功耗）（数值）（单位：W） | 约 1.92W |
| 介质耐压（线圈与触点间）（单位：V） | 5000 1min |
| 动作时间（单位：ms） | ≤30 |
| 释放时间（单位：ms） | ≤10 |
| 线圈电阻（单位：Ω） |
6:18.8×(1±10%) 9:42.2×(1±10%) 12:75×(1±10%) 24:300×(1±10%) |
| 爬电距离（单位：mm） | ≥9.5 |
| 电气距离（单位：mm） | ≥6.4 |
| 绝缘电阻（单位：MΩ） | 1000 |
| 最大额定切换电流（触点负载（额定））（AC）（单位：A） | 65 |
| 最大切换电压（AC）（单位：V） | 400 |
| 温度范围（最低）（单位：℃） | -40 |
| 温度范围（最高）（单位：℃） | 85 |
| 长（单位：mm） | 38 |
| 宽（单位：mm） | 33 |
| 高（单位：mm） | 36.3 |
| 机械耐久性（单位：次） | 1000000 |
| 电耐久性（单位：次） | 30000 |
| 触点间隙 | 3 |
| 产品描述 | 太阳能继电器 |
| 产品应用领域 | 光伏逆变器 |
| 重量（g） | 约100 |
| 体积 | 38×33×36.8 |
| 产品认证 | UL,TUV |
| 产品认证号 | UL:E133481,TUV:R 50411032 |
