松下

SL-V 系列

浏览次数:939

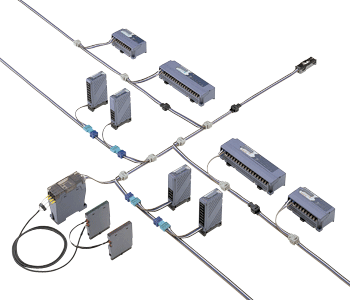

灵活性省配线系统 S-LINK V


部分型号停产

终止日期 2020年09月30日





控制单元

品名 形状(注1) 型号 内容
S-LINK V
控制器
SL-VCU1 控制整个系统的信号通信。
另外,监视信号通信线路,在发生断线等异常时显示异常部位的错误地址。
PCI总线用
S-LINK V
控制板
SL-VPCI(注2) 控制植入电脑的扩展插槽(PCI总线)的S-LINK V系统。
VME总线用
S-LINK V
控制板
SL-VVMES2 直接连接VME总线线路,对S-LINK V系统进行控制。装有2个可以连接512点I/O设备的端口,总共可控制1,024点的I/O设备。
支持开放式网络的
S-LINK V
网关控制器
SL-VGU1-C 是支持CC-Link协会提倡的开放式网络CC-Link的S-LINK V网关控制器。
SL-VGU1-D 是支持ODVA协会提倡的开放式网络DeviceNet的S-LINK V网关控制器。
SL-VGU1-EC 支持高速通信系统的EtherCAT的S-LINK V网关控制器。
对应
RS-485/
RS-232C的
S-LINK V
网关控制器
SL-VGU1-485 对应RS-485/RS-232C两串行通信的S-LINK V网关控制器。
三菱电机(株)
MELSEC-Q系列用
总线直接连接型
控制器
SL-VMEL-Q 直接连接在三菱电机(株)MELSEC-Q系列的基本单元上,对S-LINK V系统进行控制。
(注1): 带"CE"标识的机型符合CE标志(EMC指令)。
(注2): 未附带驱动软件。驱动软件请从Web主页上下载。

拣选开关

(注1): 带"CE"标识的机型符合CE标志(EMC指令)。

品名 形状(注1) 型号 内容
拣选开关 SL-VPK01 导管安装型拣选开关。
可安装在小型部品使用、尺寸较短的料架上。
利用带连接器的线缆和磁性(霍尔元件)非接触开关,可简单操作(向前后左右下方)。
可通过地址设定遥控器来设定地址和选择指示灯的颜色[绿(初始状态)、红、蓝、2阶段]。
1台S-LINK V控制单元最多可连接256台SL-VPK01。
※使用时需要地址设定遥控器SL-VAR1。
  遮板用 SL-VPK02
遮板用
两端支撑
安装配件
MS-PK02-W 拣选开关SL-VPK02用两端支撑安装配件。
遮板重量:50~100g、遮板尺寸:宽度300mm
地址设定
遥控器
SL-VAR1 拣选开关SL-VPK01用地址设定遥控器。
地址的设定、确认或指示灯的颜色选择。
数台SL-VPK01可共用1台地址设定遥控器。







便于现场施工、易于连接的端子座
I/O终端的端子座上有足够的+COM端子和-COM端子,无须另行准备转接端子座。


普通远程I/O

普通远程I/O

S-LINK V
I/O端子的端子座排列图
(下图为8通道输入端子)

▪备有足够的+COM端子和-COM端子。
品名 形状(注1) 型号 内容
1通道
输入单元
SL-VCH10 NPN输入1点 散的少点数I/O 可以1通道为单位简单连接。
与I/O连接可以使用压接式连接器,省去接线的麻烦。
2通道
输入单元
SL-VCH20 NPN输入2点
2通道
I/O(混合)单元
SL-VCH21 NPN输入・输出各1点
1通道
输出单元
SL-VCH11 NPN输出1点
2通道
输出单元
SL-VCH22 NPN输出2点
继电器
输出端子
4点继电器
输出端子
SL-VTPR4 继电器输出4点 可连接3A的容量负载。
继电器可逐个通道更换。
8点继电器
输出端子
SL-VTPR8 继电器输出8点
连接器
I/O
单元
4通道连接器
输入单元
SL-VT4J NPN输入4点 用压接式插针连接器可以简单连接4点或8点以下的I/O设备。
另外,输出单元具有输出保持功能,当信号通信线路发生异常时,可以保持异常之前的输出状态。
8通道连接器
输入单元
SL-VT8J NPN输入8点
4通道连接器
输出单元
SL-VTP4J NPN输出4点
8通道连接器
输出单元
SL-VTP8J NPN输出8点
16通道MIL
连接器输入单元
SL-VT16C1 NPN输入16点 可以通过MIL连接器连接,因此能连接16点的I/O设备。另外,输出单元具有输出保持功能,当信号通信线路发生异常时,可以保持异常之前的输出状态。
16通道MIL
连接器输出单元
SL-VTP16C1 NPN输出16点
e-CON对应
连接器
I/O
单元
4通道连接器
输入单元
SL-VT4E NPN输入4点 通过e-CON可以简单连接4点或8点以下的I/O设备。
另外,输出单元具有输出保持功能,当信号通信线路发生异常时,可以保持异常之前的输出状态。
※ 连接器请另行购买市售的e-CON规格产品。
8通道连接器
输入单元
SL-VT8E NPN输入8点
4通道连接器
输出单元
SL-VTP4E NPN输出4点
8通道连接器
输出单元
SL-VTP8E NPN输出8点
输入・输出
端子
输入端子 SL-VTB4 NPN输入4点 可以连接4点、8点、16点、32点输入设备的输入端子。
每两个通道配有输入设备用的电源端子,可以实现简洁的配线。
(注2)
SL-VTB8 NPN输入8点
SL-VTB16 NPN输入16点
SL-VTB32 NPN输入32点
输出端子 SL-VTBP4 NPN输出4点 可以连接4点、8点、16点、32点输出设备的输出端子。
另外,输出单元具有输出保持功能,当信号通信线路发生异常时,可以保持异常之前的输出状态。
SL-VTBP8 NPN输出8点
SL-VTBP16 NPN输出16点
SL-VTBP32 NPN输出32点
(注1): 带"CE"标识的机型符合CE标志(EMC指令)。
(注2): 4点、8点、16点单元。



终端单元

品名 形状(注1) 型号 内容
终端单元 SL-VEU 请连接在干线的末端。
1个系统至少需要1个。(详情请参阅用户手册。)
使用附带的DIN导轨安装配件MS-CH,可以将其安装在DIN导轨上。
DIN导轨安装配件可用小螺钉固定。
(注1): 带"CE"标识的机型符合CE标志(EMC指令)。

生产终止品

以下产品为已停产产品。

※关于替代推荐商品、我们不保证其规格与已停产的产品完全相同。
请在实际使用时、参照样本对其详细规格进行再次确认。

已停产的产品 推荐替代品
订货产品号 型号 终止日期   订货产品号 系列名称 备注
SL-JPD SL-JPD 2009年12月28日 SL-JPS 传感器和省配线连接系统 S-LINK
SL-VFP2 SL-VFP2 2020年9月30日 - - 非常抱歉无推荐替代品。
SL-VISA SL-VISA 2011年12月31日 - - 非常抱歉无推荐替代品。
