宏发继电器
型号：HF158F-V 1组
浏览次数：1013

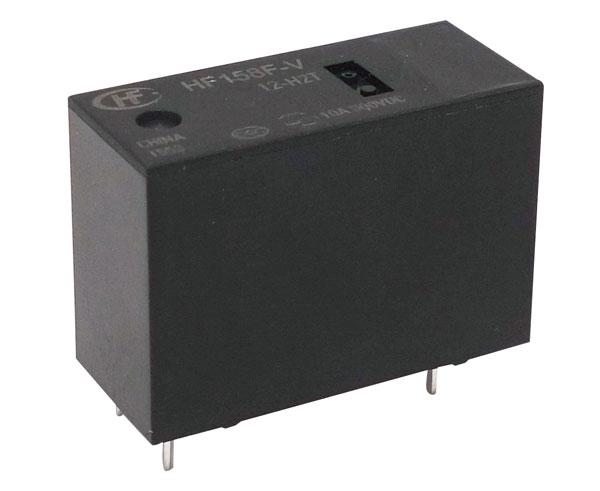

HF158F-V 1组 功率继电器
产品特性 产品规格书：
● 10A 300VDC直流高压切换能力
● 线圈与触点间介质耐压5kV
● 爬电距离/空气间隙大于10mm
● 可提供符合IEC60335-1标准产品
● UL绝缘等级：F级
● 环保产品 (符合RoHS)
● 外形尺寸：(29.0 x 12.7 x 20.0) mm
产品应用
家用电器、智能家居、温控器

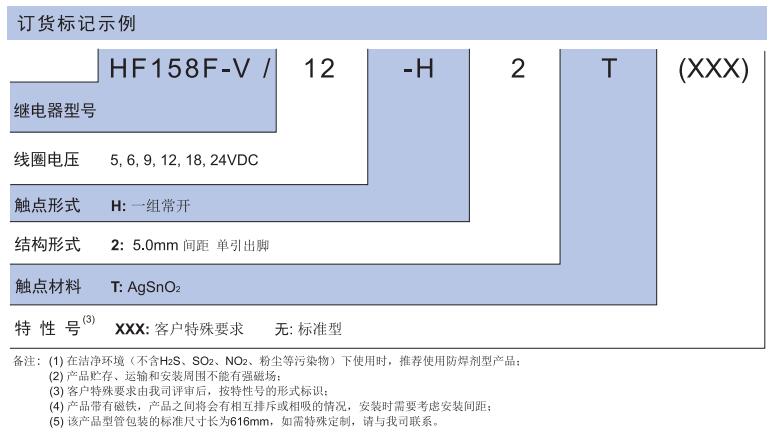

| 产品型号 | HF158F-V |
| 线圈电压类型 | DC |
| 线圈额定电压 | 24, 9, 6, 18, 5, 12 |
| 触点形式 | 一组常开 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 安装形式 | PCB安装 |
| 封装方式 | 防焊剂型 |
| 引出端结构形式 | 2 |
| 线圈功耗 | 约0.4W |
| 线圈特征 | 单稳态 |
| 触点材料 | AgSnO2 |
| 绝缘等级 | F级 |
| 包装方式 | 型管或吸塑盘 |
| 额定电压（V） | 277VAC |
| 额定线圈功率（W） | 约0.4W |
| 介质耐压（线圈与触点间）(VAC 1min) | 5000VAC 1min |
| 动作时间（ms） | ≤10 |
| 释放时间（ms） | ≤5 |
| 线圈电阻（Ω） |
5:62×（1±10%）Ω 6:90×（1±10%）Ω 9:200×（1±10%）Ω 12:360×（1±10%）Ω 18:810×（1±10%）Ω 24:1440×（1±10%）Ω |
| 爬电距离（mm） | 10 |
| 电气距离（mm） | 10 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 12 |
| 最大额定切换电流（阻性）（A） | 10 |
| 最大切换电压（VAC） | 300 |
| 最大切换电压（VDC） | 420 |
| 温度范围（最低）（℃） | -40 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 29.0 |
| 宽（mm） | 12.7 |
| 高（mm） | 20 |
| 机械耐久性（次） | 2000000 |
| 电耐久性（次） | 10000(更多细节请参阅样本) |
| IEC60335-1认证 | 符合 |
| 产品描述 | 拍合式电磁继电器 |
| 应用领域 | 家用电器、智能家居、温控器 |
| 重量（g） | 约15 |
| 体积（mm3） | 29.0×12.7×20 |
| 产品认证 | VDE,UL,CQC |
| 产品认证号 | VDE 40032833,UL E134517,CQC CQC17002176312 |
