宏发继电器
型号：HF7FD
浏览次数：658

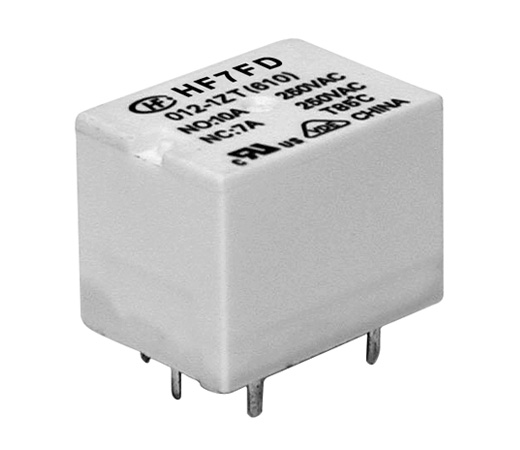

HF7FD 功率继电器
产品特性 产品规格书：
● 16A触点切换能力
● 线圈与触点间介质耐压2kV
● 环境温度
● 可提供符合IEC60335-1标准产品
● 双引脚规格可供选择
● 具有一组常开、一组转换触点形式
● 塑封型和防焊剂型可供选择
● UL绝缘等级：F级绝缘等级可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(22.0 x 16.0 x 16.4) mm
产品应用
家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域

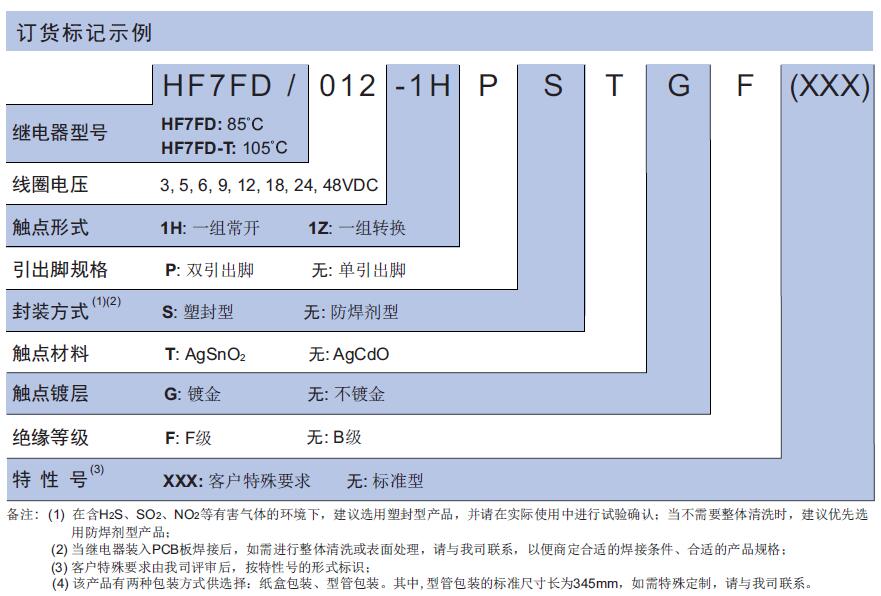

| 继电器产品型号 | HF7FD |
| 线圈电源类型/线圈电压类型 | DC |
| 线圈规格号/线圈工作电压 | 12, 3, 18, 24, 9, 6, 5, 48, 36 |
| 触点形式 | 一组常开, 一组转换 |
| 触点数 | 单触点 |
| 引出端形式/负载引出端方式 | 印制板式 |
| 安装形式/安装脚位 | PCB安装 |
| 封装形式 | 塑封型, 防焊剂型 |
| 线圈功率/线圈功耗 | 标准型 |
| 线圈特征/线圈类型/工作方式+线圈特征 | 单稳态 |
| 触点材料 | AgSnO2 |
| 绝缘等级/线圈绝缘等级 | B级, F级 |
| 触点镀层代号/镀层代号/触点镀层 | 无镀层 |
| 包装形式 | 型管或纸盒 |
| 负载电压（单位：V） | 277V.a.c |
| 额定线圈功率（功耗）（数值）（单位：W） | 约0.36 |
| 介质耐压（线圈与触点间）（单位：V） | 2000VAC 1min |
| 动作时间（单位：ms） | ≤10 |
| 释放时间（单位：ms） | ≤5 |
| 线圈电阻（单位：Ω） | |
| 爬电距离（单位：mm） | 3.2 |
| 电气距离（单位：mm） | 1.6 |
| 绝缘电阻（单位：MΩ） | 100 |
| 最大额定切换电流（触点负载（额定））（AC）（单位：A） | 16 |
| 最大额定切换电流（触点负载（额定））（DC）（单位：A） | 10 |
| 最大切换电压（AC）（单位：V） | 277VAC |
| 最大切换电压（DC）（单位：V） | 28VDC |
| 温度范围（最低）（单位：℃） | -40 |
| 温度范围（最高）（单位：℃） | 85 |
| 长（单位：mm） | 22.0 |
| 宽（单位：mm） | 16.0 |
| 高（单位：mm） | 16.6 |
| 机械耐久性（单位：次） | 10000000 |
| 电耐久性（单位：次） | 100000(更多细节请参阅样本) |
| IEC60335-1认证 | 符合 |
| 产品描述 | 拍合式电磁继电器 |
| 产品应用领域 | 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 |
| 重量（g） | 约9.5 |
| 体积 | 22.0×16.0×16.6 |
| 产品认证 | VDE,UL，CQC |
| 产品认证号 | VDE 40008374,UL E134517,CQC16002153649 |
