宏发继电器
型号：HF14FF
浏览次数：1483

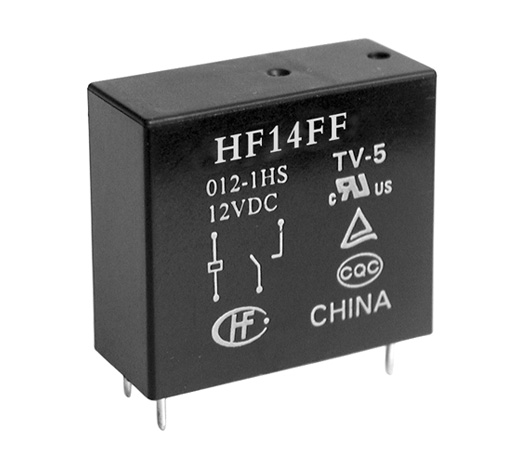

HF14FF 功率继电器
产品特性 产品规格书：
● 10A触点切换能力
● 线圈与触点间介质耐压5kV
● 具有一组常开、一组转换触点形式
● 塑封型和防尘罩型可供选择
● 配有多种插座可供选择
● UL绝缘等级: F级绝缘等级可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(29.0 x 13.0 x 26.0) mm
产品应用
家用电器
| 继电器产品型号 | HF14FF |
| 线圈电源类型/线圈电压类型 | DC |
| 线圈规格号/线圈工作电压 | 3, 5, 6, 9, 48, 18, 12, 24, 60 |
| 触点形式 | 一组常开, 一组转换 |
| 触点数 | 单触点 |
| 引出端形式/负载引出端方式 | 印制板式 |
| 安装形式/安装脚位 | PCB安装 |
| 封装形式 | 防焊剂型, 塑封型 |
| 触点材料 | AgNi, AgCdO, AgSnO2 |
| 绝缘等级/线圈绝缘等级 | F级, B级 |
| 包装形式 | 吸塑片 |
| 负载电压（单位：V） | 30VDC, 277VAC |
| 额定线圈功率（功耗）（数值）（单位：W） | 0.53 |
| 介质耐压（线圈与触点间）（单位：V） | 5000 |
| 动作时间（单位：ms） | ≤15 |
| 释放时间（单位：ms） | ≤5 |
| 线圈电阻（单位：Ω） |
003:17 005:47 006:68 009:160 012:275 018:650 024:1100 048:4170 060:7000 |
| 爬电距离（单位：mm） | 6 |
| 电气距离（单位：mm） | 6 |
| 绝缘电阻（单位：MΩ） | 1000 |
| 最大额定切换电流（触点负载（额定））（AC）（单位：A） | 10 |
| 最大额定切换电流（触点负载（额定））（DC）（单位：A） | 10 |
| 最大切换电压（AC）（单位：V） | 277 |
| 最大切换电压（DC）（单位：V） | 30 |
| 温度范围（最低）（单位：℃） | -40 |
| 温度范围（最高）（单位：℃） | 70 |
| 长（单位：mm） | 29 |
| 宽（单位：mm） | 13 |
| 高（单位：mm） | 26 |
| 机械耐久性（单位：次） | 10000000 |
| 电耐久性（单位：次） | 100000 |
| 防爆认证 | CNEx14.0245 |
| 触点间隙 | ≥0.4 |
| 产品描述 | 功率继电器 |
| 产品应用领域 | 家用电器 |
| 产品应用场合 | 电机 |
| 重量（g） | 约18 |
| 体积 | 29.0×13.0×26.0 |
| 产品认证 | UL，TUV，CQC |
| 产品认证号 | UL:E134517，TUV:R50140759，CQC:CQC10002046169 |
