宏发继电器
型号：HF102F
浏览次数：729

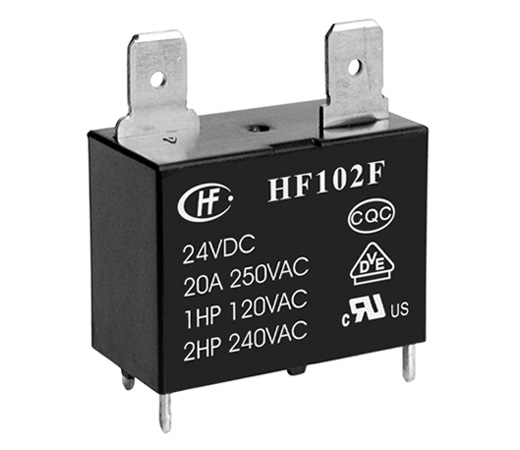

HF102F 功率继电器
产品特性 产品规格书：
● 25A触点切换能力
● 可用于切换电机负载
● 防尘罩型封装结构
● 印制板式和快连接式引出脚
● UL绝缘等级：F级
● 环保产品 (符合RoHS)
● 外形尺寸：(30.5 x 16.0 x 23.5) mm
产品应用
家用电器等领域

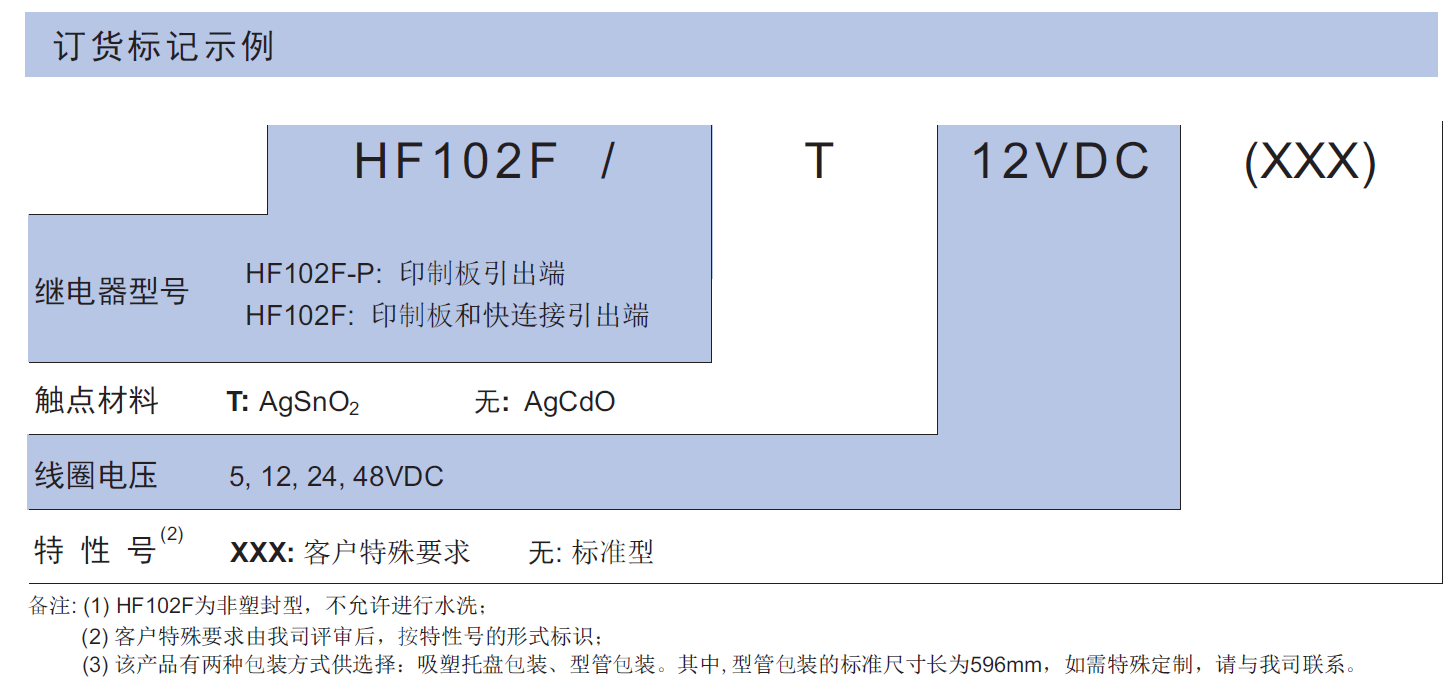

| 产品型号 | HF102F |
| 线圈电压类型 | DC |
| 线圈额定电压 | 12, 5, 48, 24 |
| 触点形式 | 一组常开 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式与快连接式 |
| 封装方式 | 防尘罩型 |
| 引出端结构形式 | 印制板式与快连接式 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgCdO, AgSnO2 |
| 绝缘等级 | F级 |
| 包装方式 | 型管, 吸塑片 |
| 额定电压（V） | 250VAC |
| 线圈引出端方式 | 印制板式 |
| 额定线圈功率（W） | 约0.9 |
| 介质耐压（线圈与触点间）(VAC 1min) | 4500 |
| 动作时间（ms） | ≤20 |
| 释放时间（ms） | ≤10 |
| 线圈电阻（Ω） | 5:27.8,12:160,24:640,48:2560 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 25 |
| 最大切换电压（VAC） | 250 |
| 温度范围（最低）（℃） | -25 |
| 温度范围（最高）（℃） | 85 |
| 长（mm） | 30.5 |
| 宽（mm） | 16 |
| 高（mm） | 23.5 |
| 机械耐久性（次） | 2000000 |
| 电耐久性（次） | 100000(更多细节请参阅样本) |
| 防爆认证 | TUV,南阳防爆 |
| 产品描述 | 小型大功率继电器 |
| 应用领域 | 家用电器等领域 |
| 重量（g） | 约23 |
| 体积（mm3） | 30.5×16×23.5 |
| 产品认证 | UL,VDE,CQC |
| 产品认证号 | UL:E134517,VDE:40024142,CQC:CQC13002098165 |
