宏发继电器
型号：HF8565
浏览次数：1447

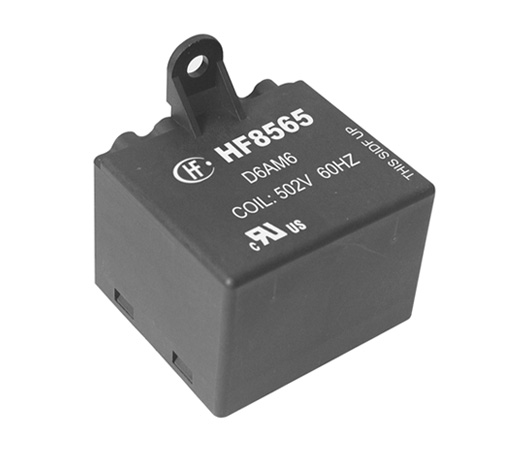

HF8565 功率继电器
产品特性 产品规格书：
● 50A 触点切换能力
● 250# 快连接式引出端
● 具有一组常闭触点形式
● UL绝缘等级：F级
● 防尘罩型封装结构
● 具有多种安装位置
● 外形尺寸：(51.2 x 46.6 x 36.5) mm
| 产品型号 | HF8565 |
| 线圈电压类型 | AC |
| 线圈额定电压 | 180-190, 120-130, 150-160, 190-200, 240-260, 300-320, 350-370, 200-220, 180-190, 130-140, 190-200, 340-360, 170-180, 340-360, 320-340, 280-300, 170-180, 200-220, 360-380, 130-140, 150-160, 280-300, 160-170, 360-380, 160-170, 260-280, 240-260, 350-370, 220-240, 220-240, 300-320, 320-340, 260-280, 120-130 |
| 触点形式 | 一组常闭 |
| 触点数 | 单触点 |
| 引出端方式 | 快连接式 |
| 安装形式 | 塑料板安装，3个双QC脚（1,2,5）, 金属板安装，5个双QC脚（2 on 4）, 金属板安装，3个双QC脚（1,2,5）, 螺钉安装，3个双QC脚（1,2,5）, 塑料板安装，5个双QC脚（2 on 4）, 螺钉安装，5个双QC脚（2 on 4） |
| 封装方式 | 防尘罩型 |
| 引出端结构形式 | 快连接式 |
| 线圈功耗 | 7, 5, 4, 9, 6, 2, 8, 3 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgCdO |
| 绝缘等级 | B级 |
| 面板结构 | 2, 4, 5, 1, 3, 6 |
| 额定电压（V） | 400VAC |
| 线圈引出端方式 | 快连接式 |
| 额定线圈功率（W） | 约5VA |
| 线圈电阻（Ω） | |
| 最大额定切换电流（阻性）（A） | 50 |
| 最大切换电压（VAC） | 400 |
| 长（mm） | 51.2 |
| 宽（mm） | 46.6 |
| 高（mm） | 36.5 |
| 机械耐久性（次） | 750000 |
| 电耐久性（次） | 500000 |
| 产品描述 | 电机起动继电器 |
| 重量（g） | 约110 |
| 体积（mm3） | 51.2×46.6×36.5 |
| 产品认证 | UL |
| 产品认证号 | UL:SA13318 |
