宏发继电器

型号:HFD23

浏览次数:909

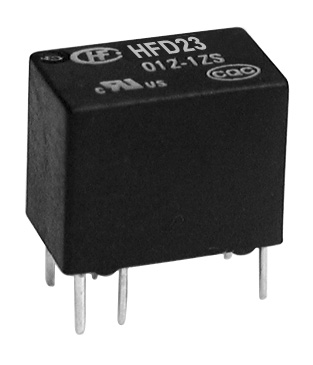

HFD23系列 信号继电器


产品特性                                        产品规格书:

● 2A触点切换能力

● 线圈功耗150mW

● 标准双列直插引出脚

● 镀金触点

● 塑封型封装形式

● 环保产品 (符合RoHS)

产品应用

程控交换机
传真机
电话机
仪器仪表
智能家居
温控器
工业及办公自动化控制
门禁/安防控制等领域

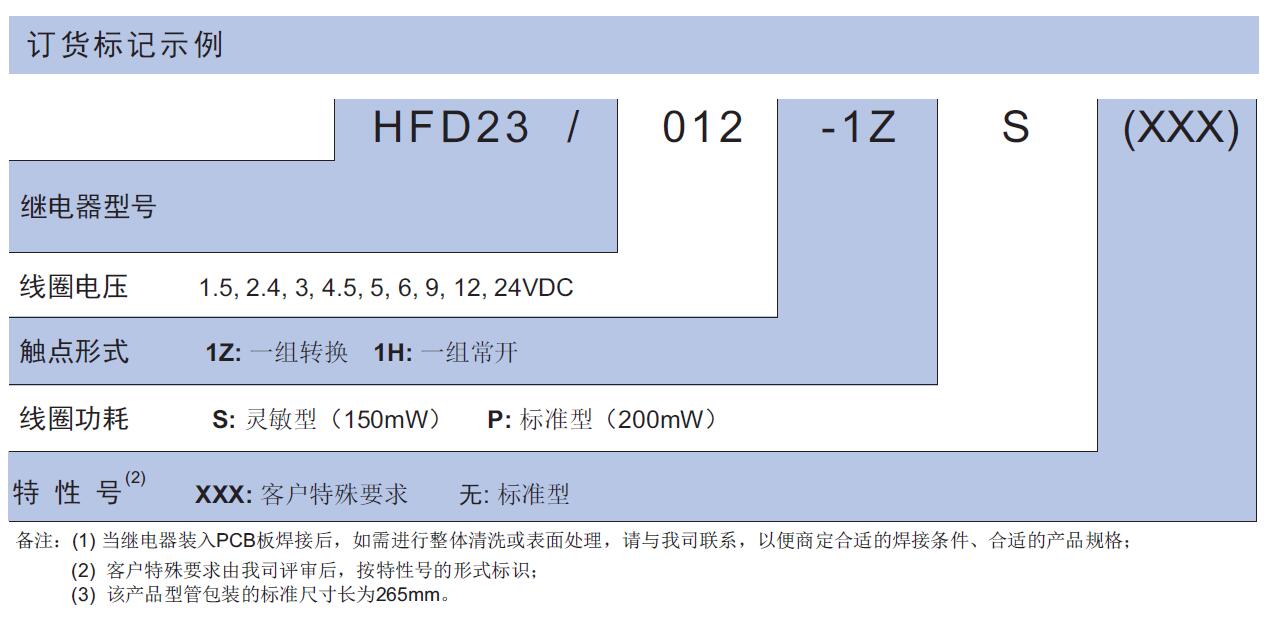

产品型号 HFD23
线圈电压类型 DC
线圈额定电压 6, 9, 5, 12, 3, 4.5, 2.4, 1.5, 024
触点形式 一组转换, 一组常开
触点数 单触点
引出端方式 双列直插型(DIP)
安装形式 双列直插型(DIP)
封装方式 塑封型
线圈功耗 标准型(0.2W), 灵敏型(0.15W)
线圈特征 非极化单稳态
触点材料 AgNi+镀金
触点镀层 有金层触点
包装方式 管状包装
额定线圈功率(W) 约0.15
约0.2
介质耐压(线圈与触点间)(VAC 1min) 1000VAC 1min
动作时间(ms) ≤5
释放时间(ms) ≤5
绝缘电阻(MΩ) 1000
最大额定切换电流(阻性)(A) 1Z:0.5
1H:1
最大额定切换电流(阻性)(A) 1Z:1
1H:2
最大切换电压(VAC) 125
最大切换电压(VDC) 60
温度范围(最低)(℃) -40
温度范围(最高)(℃) 70
长(mm) 12.5
宽(mm) 7.5
高(mm) 10.0
机械耐久性(次) 10000000
电耐久性(次) 90000(更多细节请参阅样本)
IEC60335-1认证 符合
防爆认证 IBExU
产品描述 单稳态非极化直流电磁继电器
应用领域 程控交换机
传真机
电话机
仪器仪表
智能家居
温控器
工业及办公自动化控制
门禁/安防控制等领域
重量(g) 约2.2
体积(mm3 12.5×7.5×10.0
产品认证 UL
TUV
CQC
产品认证号 UL E133481
CQC CQC09002035070
TUV R50306254
