宏发继电器

型号:HF21FF

浏览次数:967

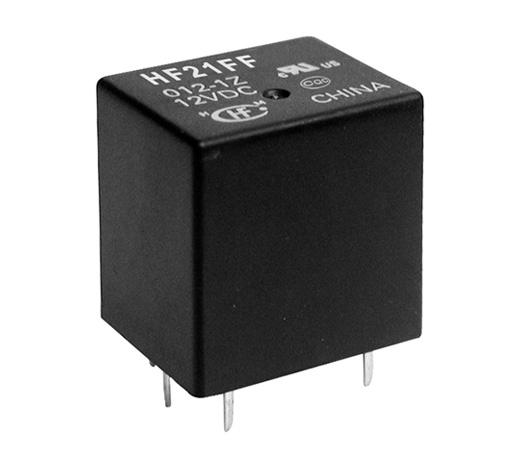

HF21FF 系列功率继电器


产品特性                                  产品规格书:

● 具有一组常开、一组常闭、 一组转换触点形式

● 标准印制板引出端

● 塑封型和防焊剂型可供选择

● UL绝缘等级: F级绝缘等级可供选择


产品应用


    家用电器、路灯控制等领域

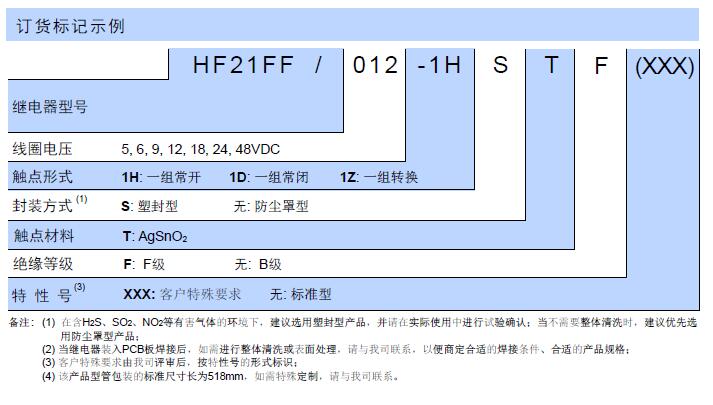

产品型号 HF21FF
线圈电压类型 DC
线圈额定电压 5, 6, 24, 12, 18, 9, 48
触点形式 一组常闭, 一组常开, 一组转换
触点数 单触点
引出端方式 印制板式
安装形式 PCB安装
封装方式 塑封型, 防尘罩型
线圈功耗 标准型
线圈特征 单稳态
触点材料 AgSnO2, AgSnO2
绝缘等级 F级, B级
触点镀层 无镀层
包装方式 型管
额定电压(V) 250V.a.c
额定线圈功率(W) 约0.36
介质耐压(线圈与触点间)(VAC 1min) 1500VAC 1min
动作时间(ms) ≤10
释放时间(ms) ≤5
线圈电阻(Ω)
爬电距离(mm) 3.2
电气距离(mm) 1.6
绝缘电阻(MΩ) 1000
最大额定切换电流(阻性)(A) 15
最大额定切换电流(阻性)(A) 6
最大切换电压(VAC) 277VAC
最大切换电压(VDC) 24VDC
温度范围(最低)(℃) -40
温度范围(最高)(℃) 77
长(mm) 20.2
宽(mm) 16.5
高(mm) 20.2
机械耐久性(次) 10000000
电耐久性(次) 100000
IEC60335-1认证 不符合
产品描述 拍合式电磁继电器
应用领域 家用电器、路灯控制等领域
重量(g) 约13
体积(mm3 20.2×16.5×20.2
产品认证 UL
产品认证号 UL E133481
