宏发继电器

型号:HF32FV

浏览次数:1064

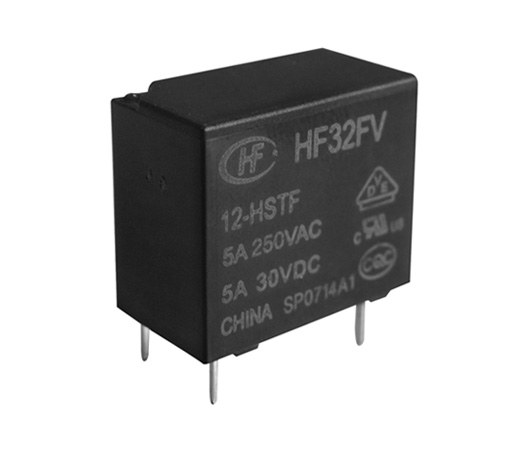

HF32FV系列 功率继电器


产品特性                                    产品规格书:

● 5A触点切换能力

● 线圈与触点间介质耐电压4kV

● 具有一组常开触点形式

● 标准印制板引出脚

● 塑封型和防焊剂型可供选择

● 可提供符合 IEC60335-1 标准产品

● UL级绝缘等级: F级


产品应用

家用电器

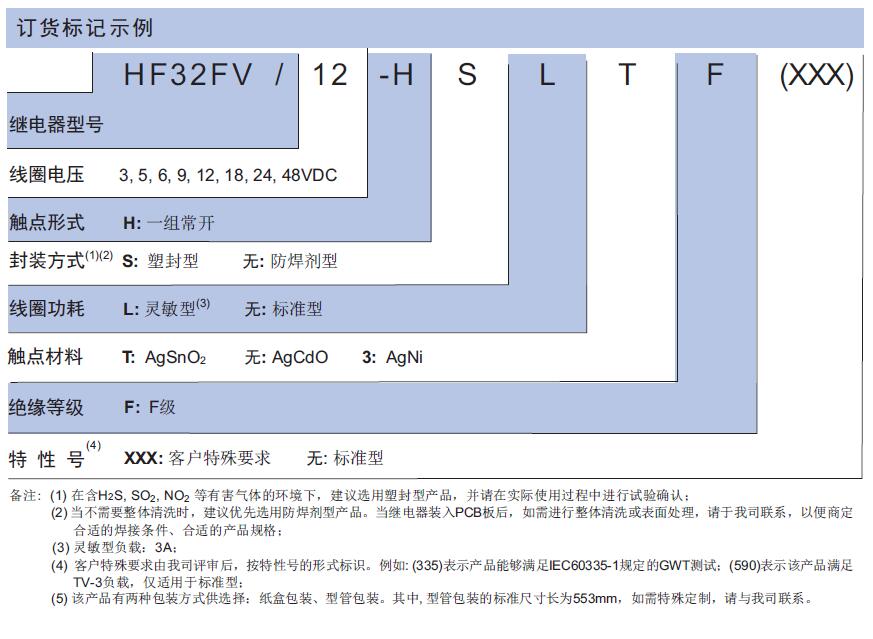

产品型号 HF32FV
线圈电压类型 DC
线圈额定电压 36, 6, 18, 5, 12, 3, 24, 48, 9
触点形式 一组常开
触点数 单触点
引出端方式 印制板式
安装形式 PCB安装
封装方式 防焊剂型, 塑封型
线圈功耗 标准型, 灵敏型
线圈特征 单稳态
触点材料 AgNi, AgSnO2, AgCdO
绝缘等级 F级, B级
触点镀层 无镀层
包装方式 型管或纸盒
额定电压(V) 250V.a.c
额定线圈功率(W) 标准型约0.45
灵敏型约0.2
介质耐压(线圈与触点间)(VAC 1min) 4000VAC 1min
动作时间(ms) ≤8
释放时间(ms) ≤5
线圈电阻(Ω) 需要分别填写
爬电距离(mm) 5
电气距离(mm) 5
绝缘电阻(MΩ) 1000
最大额定切换电流(阻性)(A) 5
最大额定切换电流(阻性)(A) 5
最大切换电压(VAC) 250VAC
最大切换电压(VDC) 30VDC
温度范围(最低)(℃) -40
温度范围(最高)(℃) 85
长(mm) 18.4
宽(mm) 10.2
高(mm) 15.3
机械耐久性(次) 10000000
电耐久性(次) 100000
IEC60335-1认证 不符合(带335特性号时符合)
产品描述 推杆式电磁继电器
应用领域 家用电器
重量(g) 约6
体积(mm3 18.4×10.2×15.3
产品认证 VDE,UL,CQC
产品认证号 VDE 40012204,UL E134517,CQC14002120720
